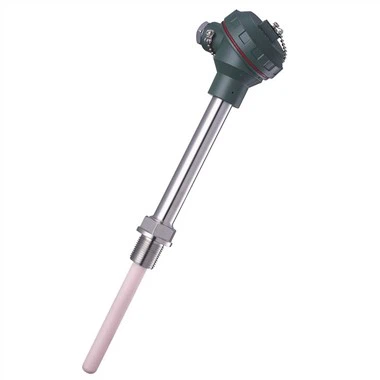

Termopar tipo S

El termopar tipo S es un sensor de temperatura conocido por su excepcional precisión y estabilidad, particularmente en entornos de alta temperatura. Compuesto por una aleación de platino-rodio, el lado positivo está compuesto de platino puro (Pt), mientras que el lado negativo es una aleación de platino con 10% de rodio (Rh). Esta combinación específica permite que el termopar tipo S exhiba propiedades termoeléctricas sólidas adecuadas para medir temperaturas en el rango de aproximadamente 0 grados a 1600 grados (32 grados F a 2912 grados F). Debido a su rendimiento confiable a temperaturas elevadas, el termopar tipo S Se emplea comúnmente en diversas aplicaciones industriales, incluidas la aeroespacial, la producción de acero y los procesos de tratamiento térmico. Su precisión y estabilidad lo hacen ideal para situaciones en las que el control y la supervisión precisos de la temperatura son fundamentales para una eficiencia operativa y una calidad del producto óptimas.

Alta calidad
Nuestros productos se fabrican o ejecutan con un estándar muy alto, utilizando los mejores materiales y procesos de fabricación.

Equipo profesional
Nuestro equipo profesional colabora y se comunica eficazmente entre sí y está dedicado a ofrecer resultados de alta calidad. Somos capaces de manejar desafíos y proyectos complejos que requieren nuestra experiencia y conocimientos especializados.

Equipo avanzado
Una máquina, herramienta o instrumento diseñado con tecnología y funcionalidad avanzada para realizar tareas altamente específicas con mayor precisión, eficiencia y confiabilidad.

Servicio en línea 24 horas
Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.

El termopar tipo S funciona según el principio fundamental del efecto Seebeck, en el que se genera un voltaje cuando dos metales diferentes se conectan a diferentes temperaturas. En el caso del termopar tipo S, esto implica un emparejamiento de platino puro (Pt) para el lado positivo o de medición y una aleación de platino con 10% de rodio (Rh) para el lado negativo. Estos metales se eligen por su excepcional estabilidad y confiabilidad, particularmente en ambientes de alta temperatura.

El quid de la funcionalidad del termopar radica en mantener un gradiente de temperatura a través de sus dos uniones. Una unión, expuesta a la temperatura real a medir, induce una tensión de acuerdo con el efecto Seebeck. Simultáneamente, la otra unión, conocida como unión de referencia, se mantiene a una temperatura constante y conocida, lo que a menudo se logra mediante un baño de hielo o un ambiente controlado.

La diferencia de temperatura entre estas uniones conduce a la generación de un voltaje, y este voltaje se mide mediante instrumentación especializada. Para convertir el voltaje en una lectura de temperatura precisa, se hace referencia a una tabla o ecuación de termopar, correlacionando la salida de voltaje con la temperatura correspondiente. La inclusión de la aleación de rodio en la pata negativa mejora el rendimiento del termopar a altas temperaturas, lo que hace que los termopares tipo S sean muy adecuados para aplicaciones que exigen precisión en la medición de temperatura, como procesos de calefacción industrial, aeroespaciales y laboratorios de investigación. En general, el termopar tipo S destaca por su confiabilidad, precisión y estabilidad, especialmente en condiciones de temperatura duras y exigentes.

Pierna positiva
La pata positiva de un termopar tipo S suele estar hecha de una aleación de platino-rodio (Pt-Rh) que contiene 90% de platino y 10% de rodio. Esta aleación sirve como unión caliente o de medición del termopar, donde se detectan los cambios de temperatura.

Pierna negativa
La pata negativa de un termopar tipo S también está hecha de una aleación de platino-rodio (Pt-Rh), pero con una composición diferente. Suele contener 100% platino. Esta aleación sirve como referencia o unión fría del termopar, proporcionando una base para la comparación de temperaturas.

Cables de termopar
Las patas positiva y negativa están conectadas para formar un circuito continuo utilizando cables de termopar. Estos cables están hechos de las respectivas aleaciones de Pt-Rh y son esenciales para transportar la tensión termoeléctrica generada por el gradiente de temperatura entre las uniones de medición y de referencia.

Aislamiento
Los materiales aislantes rodean y protegen los cables del termopar. Los materiales aislantes comunes incluyen cerámica, óxido mineral u otros materiales refractarios. El aislamiento previene cortocircuitos eléctricos, proporciona soporte mecánico y ayuda a mantener el gradiente de temperatura entre las uniones de medición y de referencia.

Funda protectora
En determinadas aplicaciones, los termopares tipo S pueden equiparse con una funda protectora, normalmente hecha de metal o cerámica. La funda ayuda a proteger el termopar de factores ambientales como la abrasión, la corrosión o la exposición química, al mismo tiempo que permite que la unión sensora de temperatura quede expuesta al entorno medido.

Cabezal de conexión
Los termopares tipo S suelen tener un cabezal de conexión que alberga las uniones y proporciona un punto seguro para las conexiones del cableado. El cabezal de conexión puede estar fabricado de materiales como acero inoxidable y sirve como carcasa protectora para los componentes internos.

Cable de extensión
En algunas instalaciones, se pueden usar cables de extensión para conectar el termopar al instrumento de medición o control. Estos cables de extensión se seleccionan en función de su compatibilidad con el tipo de termopar y los requisitos de la aplicación específica.

Es importante tener en cuenta que los materiales utilizados en los termopares tipo S, en particular las aleaciones de Pt-Rh, contribuyen a sus capacidades, estabilidad y precisión a altas temperaturas. Las composiciones de aleación específicas garantizan que el termopar genere una señal de voltaje consistente y confiable en respuesta a los cambios de temperatura. El cuidado adecuado al seleccionar materiales y mantener la integridad de la construcción del termopar es crucial para mediciones de temperatura precisas y confiables.

Procesos de calentamiento industrial
Los termopares tipo S se utilizan ampliamente en entornos industriales para monitorear y controlar procesos de alta temperatura. Industrias como las de procesamiento de metales, fabricación de vidrio y cerámica suelen emplear termopares tipo S debido a su precisión y estabilidad a temperaturas elevadas.

Aeroespacial
En la industria aeroespacial, donde se encuentran temperaturas extremas, los termopares tipo S se utilizan para medir y monitorear temperaturas en componentes como motores a reacción, cámaras de combustión y otras partes críticas de aviones y naves espaciales.

Laboratorios de investigación
Los laboratorios científicos y de investigación suelen utilizar termopares tipo S en experimentos y estudios donde el control y la medición precisos de la temperatura son cruciales. Estos termopares son valiosos en la investigación de ciencia de materiales, química y física.

Monitoreo de hornos y hornos
Los termopares tipo S se emplean en el monitoreo y control de hornos y hornos. Industrias como la fundición de metales, el tratamiento térmico y la cerámica confían en estos termopares para asegurar el correcto funcionamiento y control de temperatura de sus procesos.

Generación de energía
En las centrales eléctricas, especialmente aquellas que involucran operaciones a alta temperatura, los termopares tipo S se utilizan para monitorear diversos componentes como turbinas, calderas y sistemas de escape.

Cámaras ambientales
Las cámaras de prueba y los equipos de simulación ambiental utilizan termopares tipo S para controlar y medir con precisión las condiciones de temperatura para probar componentes, materiales o productos electrónicos bajo regímenes de temperatura específicos.

Aplicaciones especializadas
Los termopares tipo S también se emplean en aplicaciones especializadas donde se requiere alta precisión y estabilidad a temperaturas elevadas. Esto puede incluir aplicaciones en la industria de semiconductores y ciertos procesos médicos o farmacéuticos.

Un termopar tipo S está diseñado para aplicaciones de alta temperatura y tiene un rango de temperatura típicamente especificado de -50 grados a 1600 grados (-58 grados F a 2912 grados F). Esta gama hace que los termopares tipo S sean adecuados para entornos donde se encuentran temperaturas extremas, como en procesos industriales, aplicaciones aeroespaciales e investigaciones de alta temperatura.

Es importante tener en cuenta que el límite superior del rango de temperatura puede variar ligeramente según la composición de aleación específica del termopar y los requisitos de la aplicación. Además, la precisión de las mediciones de temperatura puede verse influenciada por factores como el estado del termopar, la calidad de la instrumentación utilizada y la calibración adecuada.

Los termopares tipo S son conocidos por su estabilidad y precisión a altas temperaturas, y comúnmente se eligen para aplicaciones que exigen control y medición de temperatura precisos en entornos hostiles y desafiantes.

Rango de temperatura
Determine el rango de temperatura de su aplicación. Los termopares tipo S son adecuados para entornos de alta temperatura, que generalmente oscilan entre -50 grados y 1600 grados (-58 grados F a 2912 grados F). Asegúrese de que el termopar elegido pueda cubrir todo el rango de temperatura de su proceso.

Requisitos de precisión
Las diferentes aplicaciones tienen diferentes requisitos de precisión. Si su proceso exige alta precisión, asegúrese de que el termopar tipo S seleccionado cumpla con las especificaciones de precisión necesarias. La precisión puede verse afectada por factores como la antigüedad del termopar, las condiciones ambientales y las tolerancias de fabricación.

Condiciones ambientales
Considere las condiciones ambientales en las que funcionará el termopar. Algunos termopares vienen con fundas o revestimientos protectores para entornos específicos. Por ejemplo, si el termopar estará expuesto a sustancias corrosivas o condiciones extremas, elija un termopar con una cubierta protectora adecuada.

Tiempo de respuesta
El tiempo de respuesta de un termopar es crucial en aplicaciones donde ocurren cambios rápidos de temperatura. Considere los requisitos de tiempo de respuesta de su proceso y elija un termopar tipo S que satisfaga esas necesidades.

Fuerza mecánica
En determinadas aplicaciones, la resistencia mecánica y la durabilidad del termopar son esenciales. Elija una construcción de termopar robusta si es probable que el sensor sufra tensiones mecánicas o vibraciones.

Estándares de la industria
Asegúrese de que el termopar tipo S seleccionado cumpla con los estándares y regulaciones industriales relevantes. Diferentes industrias pueden tener requisitos específicos para los dispositivos de medición de temperatura, y el cumplimiento de estos estándares es crucial para mantener la calidad y la seguridad.

Calibración y mantenimiento
Considere la facilidad de calibración y mantenimiento. Algunos termopares pueden requerir equipos o procedimientos especializados para su calibración. Elija un termopar que se alinee con las prácticas de calibración de su organización y que sea conveniente de mantener.

Edad y desgaste:Con el tiempo, los termopares pueden experimentar degradación debido al envejecimiento o al desgaste. Esto puede provocar cambios en sus propiedades eléctricas, lo que provocará mediciones de temperatura inexactas. La calibración y el reemplazo regulares de termopares antiguos son esenciales para mantener la precisión.

Contaminación:La contaminación de las uniones o cables del termopar puede afectar su precisión. Sustancias como suciedad, aceite u otros contaminantes pueden alterar las propiedades termoeléctricas y provocar errores de medición. Es importante limpiar y proteger periódicamente las uniones del termopar.

Compatibilidad química:La exposición a sustancias corrosivas o reactivas puede afectar la precisión del termopar. Los termopares tipo S están hechos de platino y rodio, que generalmente son resistentes a la corrosión, pero en ciertos ambientes agresivos pueden ser necesarias medidas de protección.

gradientes de temperatura:Para una medición precisa de la temperatura, es fundamental mantener una temperatura estable y conocida en la unión de referencia (unión fría) del termopar. Las fluctuaciones o incertidumbres en la temperatura de la unión de referencia pueden introducir errores en las lecturas de temperatura.

Esfuerzos mecánicos y vibraciones:La tensión mecánica o las vibraciones en los cables o uniones del termopar pueden provocar deformaciones o daños, afectando la precisión de la medición de temperatura. La instalación adecuada y la protección contra tensiones mecánicas son consideraciones importantes.

Integridad de la conexión:La calidad de las conexiones, tanto en la unión del termopar como en los instrumentos de medición, es fundamental. Las conexiones flojas o deterioradas pueden introducir errores. Es necesario realizar inspecciones y mantenimiento regulares de las conexiones.

Calibración:La calibración regular es esencial para verificar y ajustar cualquier desviación en el rendimiento del termopar. La precisión de las lecturas de temperatura puede variar con el tiempo y la calibración ayuda a garantizar que el termopar proporcione mediciones precisas.

Condiciones ambientales:Las condiciones ambientales adversas, como temperaturas extremas, humedad o exposición a productos químicos agresivos, pueden afectar la precisión del termopar. Elegir la funda o carcasa protectora adecuada es crucial para mantener la precisión en entornos desafiantes.

Interferencia electromagnética (EMI):En entornos industriales con altos niveles de interferencia electromagnética, la señal del termopar puede verse afectada. Un blindaje y una conexión a tierra adecuados pueden ayudar a mitigar el impacto de la EMI en la precisión.

Los termopares tipo S están diseñados para funcionar a altas temperaturas y presentan buena estabilidad y precisión dentro de su rango de temperatura especificado. Sin embargo, las temperaturas extremadamente altas o la exposición prolongada a temperaturas elevadas pueden tener ciertos impactos en los termopares tipo S. A continuación se presentan algunas consideraciones sobre el impacto de las altas temperaturas:

Cambios materiales
Los termopares tipo S suelen estar hechos de aleaciones de platino y rodio. Si bien estos materiales se seleccionan por su estabilidad a altas temperaturas, la exposición prolongada a temperaturas extremadamente altas aún puede provocar cambios en las propiedades del material con el tiempo. Esto puede afectar potencialmente la precisión del termopar.

Resistencia a la oxidación
Las aleaciones de platino y rodio utilizadas en los termopares tipo S ofrecen una buena resistencia a la oxidación, pero en condiciones de temperatura extremadamente alta, puede haber una oxidación gradual del material. Esto podría afectar la longevidad y estabilidad del termopar.

Deriva de calibración
La exposición a temperaturas extremas puede provocar una desviación de la calibración en los termopares tipo S. La desviación de la calibración se refiere a cambios en la señal de salida del termopar a lo largo del tiempo, lo que lleva a una desviación de sus valores calibrados originalmente. Las comprobaciones periódicas de calibración son esenciales para monitorear y corregir cualquier desviación.

Integridad mecánica
Las altas temperaturas pueden afectar la integridad mecánica del termopar, especialmente si está sujeto a ciclos térmicos o tensión mecánica. Esto puede provocar cambios físicos, como deformaciones o deformaciones, que pueden afectar el rendimiento del termopar.

Efectos de la fem térmica
A altas temperaturas, el termopar puede presentar efectos de fuerza electromotriz térmica (EMF). Estos efectos pueden introducir errores en las mediciones de temperatura, particularmente si hay gradientes de temperatura a lo largo del termopar.

Integridad de la vaina
Los termopares tipo S suelen estar equipados con fundas protectoras para protegerlos de entornos hostiles. En temperaturas extremadamente altas, el material de la funda debe elegirse cuidadosamente para resistir las condiciones. Si la funda se degrada o falla, puede exponer el termopar a posibles daños.

Rendimiento a largo plazo
La exposición prolongada a altas temperaturas puede afectar el rendimiento a largo plazo de los termopares tipo S. Si bien están diseñados para aplicaciones de alta temperatura, factores como el envejecimiento del material y las condiciones ambientales pueden contribuir a cambios en el rendimiento durante un período prolongado.

Para mitigar el impacto de las altas temperaturas en los termopares tipo S, es importante:
Elija materiales de revestimiento adecuados según las condiciones ambientales específicas.
Monitoree y controle los gradientes de temperatura a lo largo del termopar.
Implementar medidas adecuadas de aislamiento y protección.
Realice comprobaciones periódicas de calibración para detectar y corregir cualquier desviación de calibración.
Considere el rango de temperatura y las condiciones de funcionamiento especificadas para el termopar.

Seleccione la ubicación correcta
Elija cuidadosamente la ubicación donde se instalará el termopar tipo S. Considere los requisitos específicos de su aplicación, el rango de temperatura que se medirá y cualquier factor ambiental que pueda afectar el rendimiento del termopar.

Asegúrese de una conexión a tierra adecuada
Una conexión a tierra adecuada es esencial para mediciones de temperatura precisas. Asegúrese de que el termopar esté conectado eléctricamente a tierra de acuerdo con los requisitos de su aplicación.

Seleccione el material aislante correcto
Elija el material de aislamiento adecuado para los cables del termopar según las condiciones de funcionamiento. Los materiales aislantes comunes incluyen cerámica, óxido mineral u otros materiales refractarios que puedan soportar altas temperaturas.

Revestimiento protector
Dependiendo de la aplicación y las condiciones ambientales, es posible que necesite utilizar una funda protectora para el termopar tipo S. Las fundas protectoras, a menudo hechas de metal o cerámica, protegen al termopar de contaminantes, daños mecánicos y entornos hostiles.

Instale el termopar en el punto de medición.
Inserte la unión de medición o caliente del termopar tipo S en el punto donde desea medir la temperatura. Asegure un buen contacto térmico entre el termopar y la superficie o medio medido.

Asegure el termopar
Asegure el termopar en su lugar usando accesorios o abrazaderas apropiadas. Esto asegura que el termopar permanezca en la posición correcta y mantenga un buen contacto térmico con el objeto medido.

Conexión a instrumentación
Conecte los cables del termopar a la instrumentación o al sistema de control apropiado. Asegúrese de que las conexiones estén seguras y siga la codificación de colores de los cables del termopar (patas positiva y negativa).

Compensación de unión fría
Si la unión de referencia (fría) está ubicada lejos del termopar tipo S, implemente un método confiable de compensación de la unión fría. Esto compensa la temperatura en la unión de referencia, lo que garantiza mediciones de temperatura precisas.

Sellar y aislar
En determinadas aplicaciones, es posible que necesite sellar y aislar el área alrededor del termopar para protegerlo de factores externos. Utilice materiales y métodos adecuados para garantizar la estabilidad y confiabilidad del termopar.
